特性:
每通道500MS/s的实时采样率
PCIe Gen1 x8接口，可达1.6GB/s的数据传输率
2 通道，12 位采样分辨率
1MHz~500MHz可变频外部时钟
可达250 MHz 的全功率带宽
固定±400 mV的信号输入范围
100MHz频率点信噪比61.02dB
NIST可追踪校准
连续流模式
可达2GS（千兆个采样）的板载双端口内存
触发输入和触发输出连接端口
PCIe Gen1 x8接口半长卡
AlazarDSO软件方便快速上手
SDK支持C/C++,C#, Python等开发语言，支持MATLAB和LabVIEW开发工具
支持Windows 和Linux操作系统

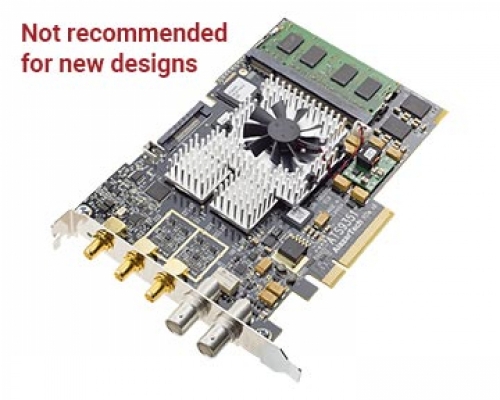

ATS9351 - 12 bit, 500 MS/s
ATS9351是一款面向OEM客户的低噪声、500MS/s采样率、12位分辨率的PCIe接口采 集卡。
采用固定的±400 mV输入，信噪比可达到61dB，是扫频OCT应用的理想之选。
Accessories & Optional Software
Options & Extended Warranties
文档
- ATS9351 Datasheet and specifications
Version: 1.9N
- ATS9351 User Manual
Version: 1.8November 2012 Edition
- ATS9351 EC Declaration of Conformity
Version: 2021
- AlazarTech Global RoHS Certificate of Compliance
Version: Nov 2, 2021
- ATS9351 Reliability Prediction Report
Version: March 2015
- ATS9350/ATS9351 End of Life Announcement
Version: October 2021
- Warranty
图纸
- ATS9351 2D PDF Drawing
Version: 1.9
- ATS9351 3D PDF Model
Version: 1.9
- ATS9351 3D STEP Model
Version: 1.9
软件
- AlazarDSO
Version: 2.0.3
驱动程序
- ATS9351 Driver for Windows
Version: 7.8.1
- Linux Drivers
实用程序
- Firmware Update Utility
Version: 3.4.0
- ApiFlags Debug Utility
Version: 0.0.8
- OCT Ignore Bad Clock Utility
Version: 1.0.0
